কিভাবে গ্রুভ ডিজাইন শিল্প নির্দেশিকা রোলার কর্মক্ষমতা প্রভাবিত করে

একটি গাইড রোলার প্রায়ই রুটিন রক্ষণাবেক্ষণের জন্য অদলবদল হয়ে যায় এবং কখনও কখনও বেল্ট বা তার হঠাৎ করে পরে ভিন্নভাবে ট্র্যাক করে। যে স্থানান্তর সাধারণত খাঁজ নকশা ফিরে ট্রেস. এটি সেই বিবরণগুলির মধ্যে একটি যা খুব কমই দ্বিতীয় নজরে আসে যতক্ষণ না কিছু টলমল, পিছলে যাওয়া বা অসমভাবে পরা শুরু না হয়। একবার খাঁজের আসল কাজটি পরিষ্কার হয়ে গেলে, এই লাইনের অনেকগুলি সমস্যা একটি রহস্যের মতো অনুভব করা বন্ধ করে দেয়।

কেন খাঁজ এটি দেখায় চেয়ে বেশি গুরুত্বপূর্ণ

একটি গাইড রোলারের কাজটি সহজ শোনায়: একটি বেল্ট, তার, চেইন বা স্ট্রিপ সোজা, নিয়ন্ত্রিত পথে চলমান রাখুন। খাঁজ, মানে চ্যানেল কাটা বা রোলারের পৃষ্ঠে ঢালাই করা, যা আসলে গাইডিং কাজ করে। খাঁজ প্রোফাইল পরিবর্তন করলে চলন্ত উপাদানের সাথে রোলারের কতটা যোগাযোগের ক্ষেত্র রয়েছে, এটি সেই উপাদানটিকে কতটা শক্তভাবে ধরে রাখে এবং অপারেশন চলাকালীন কতটা ঘর্ষণ তৈরি হয় তা পরিবর্তন করে।

খাঁজটি একটি আলংকারিক বিবরণের মতো কম এবং একটি স্টিয়ারিং প্রক্রিয়ার মতো কাজ করে। খুব অগভীর একটি খাঁজ একটি বেল্টকে লোডের নিচে পাশ দিয়ে যেতে দিতে পারে। যেটি খুব আঁটসাঁট তা এত দৃঢ়ভাবে আঁকড়ে ধরতে পারে যে এটি রোলার এবং বেল্ট উভয়েই পরিধানকে ত্বরান্বিত করে। এই চরমগুলির মধ্যে কোথাও সাধারণত যেখানে একটি সিস্টেম মসৃণভাবে চলে এবং সেই ভারসাম্য বিন্দুটি প্রয়োগের উপর ব্যাপকভাবে নির্ভর করে।

সাধারণ গ্রুভ প্রোফাইলগুলি জানা

সমস্ত খাঁজ একইভাবে কাটা হয় না এবং প্রতিটি আকৃতি আলাদা আলাদা ট্রেড-অফ নিয়ে আসে।

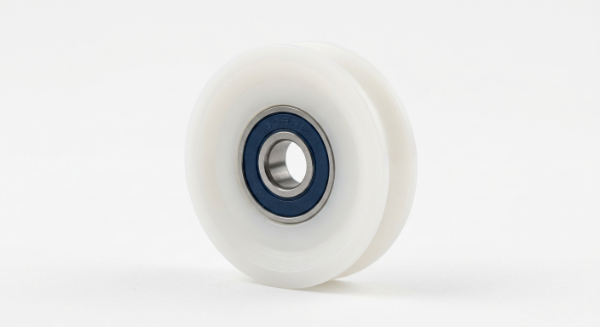

V- আকৃতির খাঁজ

বৃত্তাকার বেল্ট বা তারের দড়ি দিয়ে ব্যবহৃত রোলারগুলিতে ভি-গ্রুভগুলি সাধারণ। কৌণিক দিকগুলি স্বাভাবিকভাবে বেল্টটিকে কেন্দ্র করে যখন এটি চ্যানেলে স্থির হয়, যা পার্শ্বীয় নড়াচড়া কমাতে সহায়তা করে। এই স্ব-কেন্দ্রিক প্রভাব হল প্যাকেজিং লাইন এবং হালকা উপাদান হ্যান্ডলিং সরঞ্জামগুলিতে ভি-গ্রুভগুলি প্রায়শই প্রদর্শিত হওয়ার একটি কারণ।

U-আকৃতির এবং বৃত্তাকার খাঁজ

গোলাকার বা U-আকৃতির চ্যানেলগুলি একটি তীক্ষ্ণ V-কাটের তুলনায় বেল্ট বা তারের পৃষ্ঠ জুড়ে যোগাযোগের চাপকে আরও সমানভাবে বিতরণ করে। এটি নরম বেল্টের উপকরণগুলিতে আরও মৃদু হতে পারে, কারণ একটি একক যোগাযোগ বিন্দুতে কম ঘনীভূত চাপ থাকে। তারের দড়ি এবং তারের গাইড রোলারগুলি প্রায়শই এই প্রোফাইলটি ব্যবহার করে কারণ এটি কেবলটিকে চিমটি না করেই ক্র্যাড করে।

সমতল বা খাঁজবিহীন সারফেস

কিছু রোলার সম্পূর্ণভাবে খাঁজ এড়িয়ে যায় এবং একটি সমতল পৃষ্ঠের উপর নির্ভর করে। এটি প্রশস্ত বেল্ট বা ফ্ল্যাট স্ট্রিপগুলির জন্য ভাল কাজ করে যেখানে সিস্টেমের অন্যান্য উপাদানগুলি থেকে পার্শ্বীয় নির্দেশিকা আসে, যেমন সাইড ফ্ল্যাঞ্জ বা পৃথক ট্র্যাকিং রোলার। একটি খাঁজ ছাড়া, যদিও, রোলারটি প্রবাহ রোধ করতে সম্পূর্ণরূপে বহিরাগত প্রান্তিককরণের উপর নির্ভর করে।

মাল্টি-গ্রুভ এবং স্টেপড ডিজাইন

একযোগে একাধিক স্ট্র্যান্ড পরিচালনা করার সরঞ্জাম, যেমন মাল্টি-ওয়্যার ফিডিং সিস্টেম, প্রস্থ জুড়ে বারবার খাঁজ সহ রোলার ব্যবহার করতে পারে। প্রতিটি চ্যানেলের মধ্যে ব্যবধান এবং সামঞ্জস্যতা এখানে গুরুত্বপূর্ণ হয়ে ওঠে, যেহেতু অসম ব্যবধানের কারণে একটি স্ট্র্যান্ড তার প্রতিবেশীদের তুলনায় ভিন্ন উত্তেজনার মধ্যে চলতে পারে।

গ্রিপ এবং স্বাধীনতার মধ্যে গভীরতা, প্রস্থ এবং ভারসাম্য

খাঁজ গভীরতা এবং প্রস্থ একসাথে কাজ করে, এবং ভারসাম্য ঠিক রাখা আসলেই এর মধ্য দিয়ে যাওয়া উপাদানের সাথে খাঁজের মিল করা।

• অগভীর খাঁজ বেল্ট বা তারের সহজ মুক্তির অনুমতি দেয় তবে পাশের চলাচলে কম প্রতিরোধের প্রস্তাব দেয়।
• গভীর খাঁজ উপাদানটিকে আরও নিরাপদে ধরে রাখুন, যা উচ্চ-গতি বা কম্পন-প্রবণ পরিবেশে সাহায্য করে, কিন্তু সময়ের সাথে সাথে ঘর্ষণ এবং তাপ বৃদ্ধি করতে পারে।
• সরু খাঁজ স্যুট ছোট-ব্যাসের তারের বা পাতলা বেল্ট, অপ্রয়োজনীয় খেলা হ্রাস.
• প্রশস্ত খাঁজ মোটা উপকরণ মিটমাট করা কিন্তু ফিট খুব আলগা হলে আরো নড়বড়ে হতে পারে।

একটি খাঁজ যা বেল্ট বা তারের ব্যাসের সাথে মেলে না, এমনকি একটি ছোট ব্যবধানেও, প্রায়শই এটি একটি দৃশ্যমান অপারেশনাল সমস্যা সৃষ্টি করার অনেক আগেই অসম পরিধানের ধরণ হিসাবে দেখায়। এটির একটি অংশ কারণ ইনস্টলেশনের সমস্যাগুলি উপস্থিত হওয়ার পরিবর্তে অর্ডার দেওয়ার আগে একটি সরবরাহকারীর সাথে খাঁজের আকার নিশ্চিত করা দরকার।

উপাদান জোড়া: কিভাবে খাঁজ আকৃতি রোলার যৌগ সঙ্গে কাজ করে

গ্রুভ জ্যামিতি বিচ্ছিন্নভাবে কাজ করে না। বেলন উপাদান নিজেই, এটি একটি নাইলন যৌগ, পলিউরেথেন, রাবার-কোটেড, বা একটি প্লাস্টিকের বাইরের স্তর সহ একটি ধাতব কোর, খাঁজ আকৃতির সাথে মিথস্ক্রিয়া করে তা নির্ধারণ করে যে পুরো সমাবেশ বারবার গতির অধীনে কীভাবে কাজ করে।

একটি গভীর খাঁজের সাথে যুক্ত একটি নরম উপাদান কখনও কখনও টেকসই চাপে কিছুটা বিকৃত হতে পারে, কয়েক মাস ব্যবহারের মধ্যে খাঁজের আসল প্রোফাইলটি সূক্ষ্মভাবে পরিবর্তন করে। একটি শক্ত উপাদান তার আকৃতি বেশিক্ষণ ধরে রাখে কিন্তু বেশি কম্পন বা শব্দ প্রেরণ করতে পারে, বিশেষ করে তীক্ষ্ণ অভ্যন্তরীণ কোণযুক্ত খাঁজে। ম্যানুফ্যাকচারাররা প্রায়শই খাঁজের প্রান্তগুলিকে ধারালো-কোণার পরিবর্তে সামান্য গোলাকার করার জন্য সামঞ্জস্য করে বিশেষভাবে সেই সময়ে উপাদানটিতে চাপের ঘনত্ব কমাতে।

লোড ডিস্ট্রিবিউশন এবং লুকানো স্ট্রেস পয়েন্ট

প্রতিটি খাঁজ একটি যোগাযোগ অঞ্চল তৈরি করে এবং সেই অঞ্চলটি হল যেখানে লোড রোলারের মধ্যে স্থানান্তরিত হয় এবং যাই হোক না কেন এটি নির্দেশক। একটি খারাপভাবে মিলিত খাঁজ তৈরি করতে পারে যাকে কখনও কখনও একটি চিমটি বিন্দু বলা হয়, একটি সংকীর্ণ এলাকা যেখানে চাপ ছড়িয়ে পড়ার পরিবর্তে ঘনীভূত হয়।

সময়ের সাথে সাথে, পিঞ্চ পয়েন্টগুলি কয়েকটি পুনরাবৃত্তিমূলক সমস্যাগুলিতে অবদান রাখে:

এই সমস্যাগুলির কোনটিই রাতারাতি প্রদর্শিত হয় না। তারা ধীরে ধীরে তৈরি করে, যে কারণে খাঁজের অবস্থার পর্যায়ক্রমিক পরিদর্শন, শুধুমাত্র রোলার বিয়ারিং বা শ্যাফ্ট নয়, রক্ষণাবেক্ষণ চেকলিস্টে একটি দরকারী অভ্যাস হিসাবে রয়ে গেছে।

অ্যাপ্লিকেশানের সাথে খাঁজ ডিজাইনের সাথে মিল

বিভিন্ন শিল্প বিভিন্ন খাঁজ প্রোফাইলের দিকে ঝুঁকে পড়ে কারণ তাদের উপকরণ এবং অপারেটিং শর্তগুলি অনেক পরিবর্তিত হয়। এটি কীভাবে কার্যকর হয় তার একটি সাধারণ ধারণা এখানে রয়েছে:

দৈনন্দিন পরিধান এবং কিভাবে খাঁজ আকার এটি গতি বা গতি কমিয়ে দেয়

একটি রোলারের জীবনে খাঁজ পরিধান অনিবার্য, তবে এর হার এবং প্যাটার্ন প্রায়শই প্রকাশ করে যে আসল খাঁজ পছন্দটি প্রয়োগের সাথে খাপ খায় কিনা।

রুটিন চেক করার সময় দেখার মতো কয়েকটি লক্ষণ:

• রোলারের প্রস্থ জুড়ে অসম খাঁজের গভীরতা, যা প্রায়শই উজানে কোথাও ভুলত্রুটি নির্দেশ করে
• খাঁজের অভ্যন্তরে চকচকে বা পালিশ করা প্যাচ, নির্দিষ্ট যোগাযোগের পয়েন্টে অতিরিক্ত ঘর্ষণ নির্দেশ করে
• খাঁজের একপাশে অন্যটির চেয়ে বেল্ট বা তারের রাইডিং বেশি
• রোলারটি নতুন ইনস্টল করার তুলনায় অপারেশন চলাকালীন শব্দ বা কম্পন বৃদ্ধি পেয়েছে
• তীক্ষ্ণ অভ্যন্তরীণ খাঁজ কোণার কাছাকাছি ছোট ফাটল সৃষ্টি হয়, বিশেষ করে শক্ত রোলার সামগ্রীতে

এগুলিকে তাড়াতাড়ি ধরার অর্থ হল বেল্ট, তার বা সংযুক্ত যন্ত্রপাতি জড়িত একটি বড় ডাউনস্ট্রিম মেরামতের পরিবর্তে একটি সাধারণ রোলার অদলবদল।

একটি রোলার সরবরাহকারীর সাথে গ্রুভ বিকল্পগুলি নিয়ে আলোচনা করা

যেহেতু খাঁজের প্রয়োজনীয়তা প্রয়োগের ভিত্তিতে অনেক পরিবর্তিত হয়, সরবরাহকারীর সাথে কথোপকথন সাধারণ অনুরোধের পরিবর্তে সুনির্দিষ্টতার সাথে মসৃণ হতে থাকে। দরকারী বিবরণের মধ্যে সাধারণত বেল্ট বা তারের ব্যাস, প্রত্যাশিত অপারেটিং গতি, পরিবেশগত অবস্থা যেমন তাপমাত্রার পরিসীমা বা আর্দ্রতার সংস্পর্শ এবং রোলারটি ক্রমাগত বা বিরতিহীন চক্রে চলবে কিনা তা অন্তর্ভুক্ত করে।

বিস্তৃত গ্রুভ প্রোফাইলের সাথে পরিচিত একজন সরবরাহকারী সাধারণত একটি প্রদত্ত সেটআপের জন্য একটি একক স্ট্যান্ডার্ড আকারে ডিফল্ট না হয়ে ট্রেড-অফের মধ্য দিয়ে যেতে পারে। এটি কাস্টম সরঞ্জাম তৈরিতে বিশেষভাবে কার্যকর প্রমাণিত হয়, যেখানে অফ-দ্য-শেল্ফ খাঁজের মাত্রা সর্বদা সঠিক বেল্ট বা তারের সাথে মেলে না।

খাঁজ নকশা একটি শিল্প গাইড রোলারের সবচেয়ে উজ্জ্বল অংশ নাও হতে পারে, তবে এটি শান্তভাবে ট্র্যাকিং স্থিতিশীলতা, পরিধানের হার, ঘর্ষণ মাত্রা এবং সামগ্রিক সিস্টেম নির্ভরযোগ্যতাকে প্রভাবিত করে। প্যাকেজিং বেল্টের পথনির্দেশক ভি-গ্রুভস বা তারের দড়িতে জড়ানো গোলাকার চ্যানেলগুলি নিয়ে কাজ করা হোক না কেন, সেই খাঁজের আকার এবং আকার বেশিরভাগ লোকের ধারণার চেয়ে বেশি কাজ করে যতক্ষণ না কিছু ট্র্যাকের বাইরে চলে যায়। রুটিন রক্ষণাবেক্ষণের সময় খাঁজের অবস্থার দিকে মনোযোগ দেওয়া, এবং নতুন রোলারগুলি নির্বাচন করার সময় খাঁজ বিকল্পগুলি সম্পর্কে একটি সৎ কথোপকথন করা, এই ছোট কিছু থেকে প্রত্যাশার চেয়ে বেশি মাথাব্যথা বাঁচাতে পারে৷
