একটি ভাঁজ বহিরঙ্গন কার্ট একটি সমাপ্ত পণ্য হিসাবে দেখা হলে সহজ দেখাতে পারে. এই সাধারণ চেহারার নীচে, তবে, বেশ কয়েকটি চলমান অংশ একসাথে কাজ করতে হবে। ফ্রেমটি খোলে এবং বন্ধ হয়, নির্দিষ্ট বিভাগগুলি একে অপরের সাপেক্ষে সরে যায় এবং কিছু উপাদান সঠিকভাবে অবস্থান করার সময় ঘোরানো প্রয়োজন।
রোলারগুলি এই প্রক্রিয়াগুলিতে একটি গুরুত্বপূর্ণ ভূমিকা পালন করতে পারে। নকশার উপর নির্ভর করে, তারা আন্দোলনকে সমর্থন করতে পারে, একটি চলমান অংশকে গাইড করতে পারে, বা একটি কমপ্যাক্ট ঘূর্ণায়মান সমাবেশের অংশ হিসাবে একটি বিয়ারিং এবং শ্যাফ্টের সাথে একসাথে কাজ করতে পারে।
এটি রোলার ডিজাইনকে একটি চাকা বেছে নেওয়ার প্রশ্ন না করে একটি যান্ত্রিক বিবেচনা করে তোলে। আশেপাশের ফ্রেম, ভারবহন বিন্যাস, মাউন্টিং পদ্ধতি, যোগাযোগের পৃষ্ঠ এবং ভাঁজ পথের সাথে রোলারটি কীভাবে কাজ করে তার সাথে সরাসরি সম্পর্ক রয়েছে।
ভাঁজ করা বহিরঙ্গন সরঞ্জাম বিকাশকারী নির্মাতাদের জন্য, এই সম্পর্কটি বোঝা উপাদানগুলির বিকাশকে আরও সহজ করে তুলতে পারে এবং সমাবেশ এবং পরীক্ষার সময় সমস্যাগুলি এড়াতে সহায়তা করতে পারে।
ফোল্ডিং মেকানিজমগুলিতে রোলারগুলি কোথায় ব্যবহৃত হয়?
একটি রোলারের সঠিক অবস্থান পণ্যের গঠনের উপর নির্ভর করে।

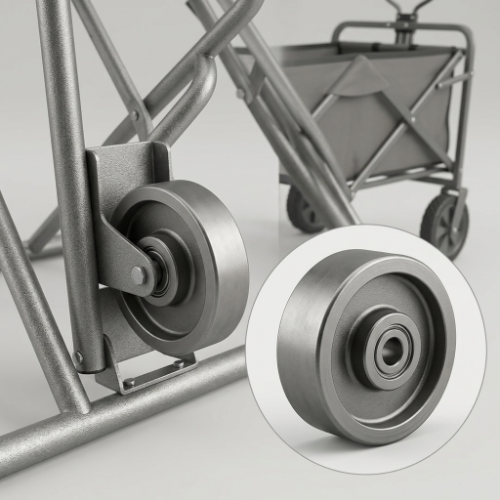

একটি ভাঁজ বহিরঙ্গন কার্টে, একটি বেলন একটি চলমান সমর্থন পয়েন্ট, গাইড কাঠামো, বা ঘূর্ণায়মান সমাবেশে অন্তর্ভুক্ত করা যেতে পারে। এটি একটি শ্যাফ্ট এবং বিয়ারিংয়ের সাথে সংযুক্ত হতে পারে, একটি বন্ধনীর ভিতরে ইনস্টল করা যেতে পারে, বা নিয়ন্ত্রিত আন্দোলনের প্রয়োজন এমন অন্য উপাদানের বিরুদ্ধে অবস্থান করা যেতে পারে।
একটি মৌলিক রোলার সমাবেশ জড়িত থাকতে পারে:
- রোলার বডি
- ভারবহন
- খাদ বা এক্সেল
- মাউন্ট বন্ধনী
- চলন্ত ফ্রেম
- যোগাযোগ বা গাইড পৃষ্ঠ
প্রতিটি অংশের নিজস্ব ফাংশন আছে, তবে অংশগুলিকে একসাথে কাজ করতে হবে।
উদাহরণস্বরূপ, রোলার বডি নির্ধারণ করে যে এটি কীভাবে মিলনের পৃষ্ঠের সাথে যোগাযোগ করে। ভারবহন ঘূর্ণন সমর্থন করে. শ্যাফ্ট ঘূর্ণায়মান উপাদানটিকে অবস্থানে রাখে, যখন বন্ধনীটি সমাবেশকে বৃহত্তর প্রক্রিয়ার সাথে সংযুক্ত করে।
একটি অংশ পরিবর্তন অন্যদের প্রভাবিত করতে পারে.
সেজন্য একটি রোলারকে শুধুমাত্র তার বাইরের আকৃতি দেখে মূল্যায়ন করা উচিত নয়।
একটি রোলার প্রক্রিয়া ভিতরে কি করে?
প্রতিটি রোলারের জন্য কোন একক ভূমিকা নেই।
এটির কার্যকারিতা নির্ভর করে এটি কোথায় ইনস্টল করা হয়েছে এবং প্রক্রিয়াটির কী ধরনের আন্দোলন প্রয়োজন।
সমর্থন আন্দোলন
একটি রোলার দুটি অংশের মধ্যে ঘূর্ণায়মান যোগাযোগ সরবরাহ করতে পারে যা একে অপরের সাথে সম্পর্কিত হতে হবে।
সরাসরি স্লাইডিং যোগাযোগের সাথে তুলনা করে, ঘূর্ণায়মান যোগাযোগ সমাবেশের মধ্যে প্রতিরোধের পদ্ধতি পরিবর্তন করতে পারে। এটি কার্যকর হতে পারে যখন একটি আন্দোলন নিয়মিত পুনরাবৃত্তি হয়।
একটি চলমান অধ্যায় গাইডিং
একটি বেলন একটি চলমান উপাদানকে তার উদ্দেশ্যমূলক পথের মধ্যে রাখতে সাহায্য করতে পারে।
এই ধরনের বিন্যাস পাওয়া যেতে পারে যেখানে একটি ফ্রেম বিভাগ, সমর্থন অংশ, বা অন্যান্য কাঠামোগত উপাদান একটি গাইড পৃষ্ঠের সাথে সারিবদ্ধ থাকা অবস্থায় সরানো প্রয়োজন।
নিয়ন্ত্রিত যোগাযোগ বজায় রাখা
কিছু প্রক্রিয়ায়, রোলার দুটি উপাদানকে নিয়ন্ত্রিত যোগাযোগে রাখে কারণ কাঠামোর অবস্থান পরিবর্তন হয়।
রোলারের আকৃতি এবং এর মাউন্টিং অবস্থান তখন গুরুত্বপূর্ণ হয়ে ওঠে। যদি উভয়ই অনুপযুক্ত হয়, তবে চলাচলের সময় যোগাযোগটি অসম হয়ে যেতে পারে।
একটি ঘূর্ণায়মান সমাবেশের অংশ হিসাবে কাজ করা
একটি ভারবহন এবং খাদ সঙ্গে মিলিত হলে, একটি বেলন একটি সম্পূর্ণ ঘূর্ণমান সমাবেশের অংশ হয়ে ওঠে।
বাইরের রোলারটি দৃশ্যমান, কিন্তু অভ্যন্তরীণ ভারবহন বিন্যাসটি উপাদানটি কীভাবে কাজ করে তার জন্য সমানভাবে গুরুত্বপূর্ণ।
কেন ভারবহন ব্যাপার?
একটি রোলার এবং ভারবহন প্রায়ই ঘনিষ্ঠভাবে সংযুক্ত করা হয়।
রোলারটি বাইরের ঘূর্ণায়মান কাঠামো প্রদান করে, যখন বিয়ারিং খাদ বা অক্ষের চারপাশে নিয়ন্ত্রিত ঘূর্ণনের অনুমতি দেয়। এই অংশগুলির মধ্যে মাপসই উপলব্ধ ইনস্টলেশন স্থান এবং প্রক্রিয়ার গতিবিধির সাথে মেলে।
বেশ কয়েকটি কারণ পর্যালোচনা করা প্রয়োজন হতে পারে:
- ভারবহন position
- খাদ বিন্যাস
- উপলব্ধ স্থান
- বেলন গঠন
- মাউন্ট পদ্ধতি
- প্রত্যাশিত আন্দোলন
- অপারেটিং পরিবেশ
এটি কমপ্যাক্ট ভাঁজ প্রক্রিয়ায় বিশেষভাবে গুরুত্বপূর্ণ।
রোলার সমাবেশের চারপাশে খুব কম জায়গা থাকতে পারে, তাই অন্য সবকিছু ইতিমধ্যে ডিজাইন করার পরে বিয়ারিং নির্বাচন করা যাবে না।
একটি আরও ব্যবহারিক পদ্ধতি হল প্রাথমিক বিকাশের পর্যায়ে রোলার এবং ভারবহনকে একসাথে বিবেচনা করা।
কিভাবে রোলার প্রোফাইল আন্দোলন প্রভাবিত করে?
একটি রোলারের বাইরের আকৃতি নির্ধারণ করে যে এটি তার চারপাশের পৃষ্ঠের সাথে কীভাবে যোগাযোগ করে।
তুলনামূলকভাবে সমতল যোগাযোগ এলাকা সহ একটি বেলন একটি খাঁজ, প্রান্ত বা অন্য আকৃতির প্রোফাইলের সাথে ডিজাইন করা থেকে ভিন্নভাবে আচরণ করে।
প্রোফাইল প্রভাবিত করতে পারে:
- যোগাযোগের অবস্থান
- নির্দেশনা
- স্থিতিশীলতা
- আন্দোলনের দিক
- সারফেস মিথস্ক্রিয়া
- উপলব্ধ ছাড়পত্র
একটি ভাঁজ প্রক্রিয়ার জন্য, সঠিক প্রোফাইলটি রোলারটি আসলে কী করছে তার উপর নির্ভর করে।
যদি এটি একটি চলমান বিভাগকে সমর্থন করে, তবে এর যোগাযোগের পৃষ্ঠটি সেই আন্দোলনের সাথে মেলে। যদি এটি একটি গাইড অনুসরণ করে, তবে প্রোফাইলটিকে গাইড কাঠামোর সাথে কাজ করতে হতে পারে।
এই কারণেই কেবল একটি রোলারের সাথে অন্য একটি রোলার প্রতিস্থাপন করা যা একই রকম দেখায় তা কখনও কখনও অপ্রত্যাশিত সমস্যা তৈরি করতে পারে।
ফ্রেম ভাঁজ হলে রোলারের কী হয়?
ভাঁজ কর্ম নকশা একটি গুরুত্বপূর্ণ অংশ.
যখন কার্ট খোলা থাকে, রোলারের চারপাশে প্রচুর জায়গা থাকতে পারে। ফ্রেমটি ভাঁজ করা শুরু হওয়ার সাথে সাথে কাছাকাছি উপাদানগুলির তুলনায় রোলারের অবস্থান পরিবর্তিত হয়।
এটি কাছাকাছি যেতে পারে:
- ফ্রেম টিউব
- কব্জা
- বন্ধনী
- খাদ
- অস্ত্র সমর্থন
- অন্যান্য চলমান উপাদান
বেলন তাই সম্পূর্ণ আন্দোলন জুড়ে যথেষ্ট ক্লিয়ারেন্স প্রয়োজন.
শুধুমাত্র খোলা অবস্থান পরীক্ষা করা যথেষ্ট নয়।
ফ্রেমটি আংশিকভাবে ভাঁজ করা হলে স্বাভাবিক অপারেশনের সময় সঠিকভাবে ফিট করা একটি উপাদান অন্য অংশ স্পর্শ করতে পারে। কিছু ক্ষেত্রে, এমনকি সামান্য পরিমাণ হস্তক্ষেপ ভাঁজ ক্রিয়াকে প্রভাবিত করতে পারে।
এই কারণে, প্রক্রিয়াটি সম্পূর্ণ অপারেটিং পাথের মধ্য দিয়ে যাওয়ার সময় রোলারটি পরীক্ষা করা উচিত।
আউটডোর পরিবেশ কি ব্যাপার?
হ্যাঁ, বিশেষ করে যখন রোলারটি পার্শ্ববর্তী পরিবেশের সংস্পর্শে আসে।
বহিরঙ্গন যন্ত্রপাতি ধুলো, ময়লা, আর্দ্রতা, ঘাস, আলগা কণা এবং পরিবর্তন আবহাওয়ার সম্মুখীন হতে পারে। কিভাবে এবং কোথায় কার্ট ব্যবহার করা হয় তার উপর এক্সপোজারের প্রকৃত স্তর নির্ভর করে।
বেলন সমাবেশ তাই এর সাথে সম্পর্কিত বিবেচনা করা প্রয়োজন হতে পারে:
- আর্দ্রতা
- ধুলো ও ময়লা
- পৃষ্ঠ দূষণ
- ক্লিনিং
- স্টোরেজ শর্ত
- আন্দোলনের ফ্রিকোয়েন্সি
একটি অপেক্ষাকৃত পরিষ্কার পরিবেশে ব্যবহৃত একটি রোলারের নিয়মিত ভিত্তিতে বাগানের পথ বা অন্যান্য বহিরঙ্গন পৃষ্ঠের সংস্পর্শে আসা থেকে বিভিন্ন প্রয়োজনীয়তা থাকতে পারে।
একই ভারবহন ব্যবস্থা প্রযোজ্য.
যখন বেলন এবং ভারবহন একটি সম্পূর্ণ সমাবেশ হিসাবে বিবেচনা করা হয়, পরিবেশগত অবস্থার নকশা প্রক্রিয়ার আগে বিবেচনা করা যেতে পারে।
মাউন্টিং পদ্ধতি রোলারকে কীভাবে প্রভাবিত করে?
একটি বেলন পার্শ্ববর্তী কাঠামোর সাথে একটি স্থিতিশীল সংযোগ প্রয়োজন।
মাউন্টিং পদ্ধতি নির্ধারণ করে যে রোলারটি কোথায় বসে, এটি কীভাবে ঘোরে এবং কীভাবে ফ্রেমে বাহিনী স্থানান্তরিত হয়।
একটি সংকীর্ণ বন্ধনী উপলব্ধ স্থান সীমাবদ্ধ করতে পারে। একটি নির্দিষ্ট খাদ অবস্থান একটি নির্দিষ্ট ভারবহন ব্যবস্থা প্রয়োজন হতে পারে. একটি ভাঁজ যুগ্ম এছাড়াও বেলন ইনস্টল করা যেতে পারে কিভাবে সীমিত হতে পারে.
এর মানে হল একটি মানক উপাদানের বিষয়ে সিদ্ধান্ত নেওয়ার আগে নির্মাতাদের মাউন্টিং কাঠামো পর্যালোচনা করা উচিত।
দরকারী তথ্য অন্তর্ভুক্ত হতে পারে:
- মাউন্ট অবস্থান
- বন্ধনী গঠন
- খাদ অবস্থান
- উপলব্ধ ছাড়পত্র
- যোগাযোগ পৃষ্ঠ
- আন্দোলনের দিকনির্দেশ
- ভাঁজ পথ
এই বিশদগুলি একটি বিদ্যমান রোলার প্রক্রিয়াটির সাথে মানানসই হবে কিনা বা একটি পরিবর্তিত নকশা বিবেচনা করা উচিত কিনা তা নির্ধারণ করতে সহায়তা করতে পারে।
কেন রোলার এবং ফ্রেম একসাথে বিকাশ করা উচিত?
প্রথমে একটি রোলার নির্বাচন করা এবং পরে আশেপাশের কাঠামোর উপর কাজ করা প্রলুব্ধকর।
প্রক্রিয়াটি কমপ্যাক্ট হলে সেই পদ্ধতিটি কঠিন হয়ে উঠতে পারে।
ফ্রেমে একটি পরিবর্তন রোলারের উপলব্ধ স্থান পরিবর্তন করতে পারে। বন্ধনী সরানো খাদ অবস্থান প্রভাবিত করতে পারে. ভাঁজ কোণ পরিবর্তন করা রোলারটিকে অন্য উপাদানের কাছাকাছি নিয়ে আসতে পারে।
সম্পর্ক উভয় দিকে কাজ করে।
একটি রোলার ফ্রেমের নকশাকে প্রভাবিত করতে পারে, যখন ফ্রেমটি রোলারে সীমাবদ্ধতা স্থাপন করতে পারে।
OEM বিকাশের জন্য, এই উপাদানগুলিকে শুরু থেকে একসাথে বিবেচনা করা প্রায়শই বেশি ব্যবহারিক।
এটি বিশেষভাবে কার্যকর যখন পণ্যটির একটি অস্বাভাবিক ভাঁজ কাঠামো বা সীমিত ইনস্টলেশন স্থান থাকে।
কখন একটি কাস্টম রোলার বিবেচনা করা মূল্যবান?
একটি স্ট্যান্ডার্ড রোলার উপযুক্ত হতে পারে যখন এর প্রোফাইল, ভারবহন বিন্যাস এবং মাউন্টিং কাঠামো ইতিমধ্যেই অ্যাপ্লিকেশনের সাথে মেলে।
কিন্তু কিছু প্রক্রিয়া সেই নমনীয়তা প্রদান করে না।
প্রস্তুতকারকের চারপাশে কাজ করার প্রয়োজন হলে একটি কাস্টমাইজড রোলার বিবেচনা করা যেতে পারে:
- সীমিত ইনস্টলেশন স্থান
- একটি অস্বাভাবিক মাউন্ট গঠন
- একটি নির্দিষ্ট খাদ বিন্যাস
- একটি নির্দিষ্ট পরিচিতি প্রোফাইল
- বিদ্যমান ভারবহন প্রয়োজনীয়তা
- ভাঁজ ছাড়পত্র
- একটি অ-মানক গাইড কাঠামো
কাস্টমাইজেশনের অর্থ সর্বদা পুরো উপাদানটিকে পুনরায় ডিজাইন করা নয়।
অ্যাপ্লিকেশনের উপর নির্ভর করে, বিকাশ রোলার বডি, মাউন্টিং সেকশন, ভারবহন ব্যবস্থা বা সমাবেশের অন্য অংশে ফোকাস করতে পারে।
গুরুত্বপূর্ণ বিষয় হল যে উপাদানটি প্রকৃত যান্ত্রিক প্রয়োজনের চারপাশে তৈরি করা হয়েছে।
কাস্টম উন্নয়নের জন্য কি তথ্য প্রদান করা উচিত?
অ্যাপ্লিকেশনের একটি স্পষ্ট বর্ণনা যোগাযোগকে অনেক সহজ করে তুলতে পারে।
নির্মাতারা প্রদান করতে পারেন:
পণ্য অঙ্কন
অঙ্কন উপলব্ধ ইনস্টলেশন এলাকা এবং রোলার এবং পার্শ্ববর্তী উপাদানগুলির মধ্যে সম্পর্ক দেখাতে সাহায্য করে।
বিদ্যমান নমুনা
যদি একটি রোলার ইতিমধ্যেই ব্যবহার করা হয়, তাহলে একটি নমুনা পাঠানোর ফলে এটির গঠন এবং ইনস্টলেশন পদ্ধতি বোঝা সহজ হতে পারে।
ফটো
ফটো of the complete mechanism can show details that may not be obvious from a basic drawing.
আন্দোলন তথ্য
সরবরাহকারীর বোঝা উচিত যে রোলারটি স্বাভাবিক অপারেশন এবং ভাঁজ করার সময় কীভাবে চলে।
ভারবহন প্রয়োজনীয়তা
যদি একটি নির্দিষ্ট ভারবহন ব্যবস্থা ইতিমধ্যেই বিদ্যমান থাকে তবে এটি আলোচনায় অন্তর্ভুক্ত করা উচিত।
পরিবেশগত অবস্থা
বহিরঙ্গন এক্সপোজার, ধূলিকণা, আর্দ্রতা এবং সাধারণ কাজের অবস্থার তথ্যও উপাদান ডিজাইনকে গাইড করতে সাহায্য করতে পারে।
আরও সম্পূর্ণ তথ্য, উন্নয়নের সময় কম অনুমান করা প্রয়োজন।
কেন নমুনা পরীক্ষা গুরুত্বপূর্ণ?
একটি রোলার একটি অঙ্কনে উপযুক্ত দেখাতে পারে কিন্তু একবার ইনস্টল করার পরে ভিন্নভাবে আচরণ করে।
প্রকৃত সমাবেশ এমন ফ্যাক্টরগুলির সাথে পরিচয় করিয়ে দেয় যা শুধুমাত্র উপাদান থেকে বিচার করা কঠিন।
রোলার এর সাথে যোগাযোগ করে:
- ভারবহন
- খাদ
- বন্ধনী
- ফ্রেম
- গাইড পৃষ্ঠ
- অন্যান্য চলমান অংশ
ভাঁজ প্রক্রিয়া আরেকটি পরিবর্তনশীল যোগ করে কারণ অপারেশন চলাকালীন এই অংশগুলির আপেক্ষিক অবস্থান পরিবর্তিত হয়।
নমুনা পরীক্ষা সমস্যা সনাক্ত করতে সাহায্য করতে পারে যেমন:
- অপর্যাপ্ত ক্লিয়ারেন্স
- অপ্রত্যাশিত যোগাযোগ
- দুর্বল প্রান্তিককরণ
- অসম আন্দোলন
- অত্যধিক প্রতিরোধ
- বেমানান মাউন্ট
প্রকৃত সমাবেশ পরীক্ষা করা নির্মাতাদের বৃহত্তর উত্পাদনে যাওয়ার আগে সামঞ্জস্য করার সুযোগ দেয়।
পরীক্ষার সময় কি পরীক্ষা করা উচিত?
পরীক্ষাটি কেবল রোলারটি ঘোরে কিনা তা পরীক্ষা করার বাইরে যেতে হবে।
একটি ব্যবহারিক পর্যালোচনা বিভিন্ন পর্যায়ে অন্তর্ভুক্ত করতে পারে।
সাধারণ অবস্থান পরীক্ষা করুন
কার্ট খোলার সময় রোলারটি সঠিকভাবে বসে আছে এবং সারিবদ্ধ হয়েছে তা নিশ্চিত করুন।
ভাঁজ আন্দোলন পরীক্ষা করুন
ফ্রেমটিকে তার সম্পূর্ণ ভাঁজ পাথ দিয়ে সরান এবং হস্তক্ষেপের জন্য দেখুন।
মাউন্টিং এলাকা পরীক্ষা করুন
রোলার, শ্যাফ্ট, বিয়ারিং এবং বন্ধনীর মধ্যে চলাচলের জন্য দেখুন।
বিভিন্ন সারফেস চেক করুন
যদি পণ্যটি বহিরঙ্গন ব্যবহারের উদ্দেশ্যে হয়, তবে প্রতিনিধি পৃষ্ঠের পরীক্ষা শুধুমাত্র একটি মসৃণ কর্মশালার মেঝেতে পরীক্ষার চেয়ে আরও দরকারী তথ্য প্রদান করতে পারে।
বারবার আন্দোলন চেক করুন
বারবার খোলা, বন্ধ করা এবং নড়াচড়া করা সমস্যাগুলি প্রকাশ করতে পারে যা একটি ছোট প্রাথমিক পরীক্ষার সময় প্রদর্শিত নাও হতে পারে।
পরীক্ষার উদ্দেশ্য শুধুমাত্র রোলার কাজ করে তা নিশ্চিত করা নয়। এটা নিশ্চিত করা যে সম্পূর্ণ সমাবেশ উদ্দেশ্য হিসাবে কাজ করে।
একটি রোলার একটি বিদ্যমান বিয়ারিং চারপাশে কাস্টমাইজ করা যেতে পারে?
কিছু অ্যাপ্লিকেশনে, বিদ্যমান ভারবহন ব্যবস্থা ইতিমধ্যে পণ্য নকশা দ্বারা নির্ধারিত হতে পারে।
এটি রোলার বডিতে নির্দিষ্ট প্রয়োজনীয়তা স্থাপন করতে পারে।
পুরো সমাবেশ পরিবর্তন করার পরিবর্তে, যান্ত্রিক প্রয়োজনীয়তার উপর নির্ভর করে রোলারটি বিদ্যমান বিয়ারিং এবং মাউন্টিং কাঠামোর চারপাশে সম্ভাব্যভাবে বিকাশ করা যেতে পারে।
এই ধরনের পদ্ধতি উপযোগী হতে পারে যখন একটি প্রস্তুতকারকের ইতিমধ্যে একটি প্রতিষ্ঠিত ফ্রেম বা শ্যাফ্ট ডিজাইন থাকে কিন্তু একটি ভিন্ন বাহ্যিক প্রোফাইল বা ইনস্টলেশন ব্যবস্থা সহ একটি রোলার প্রয়োজন।
সম্ভাব্যতা প্রকৃত কাঠামোর উপর নির্ভর করে, তাই প্রাথমিক আলোচনার সময় অঙ্কন বা নমুনাগুলি দরকারী।
কি অ-মানক রোলার উন্নয়ন ভিন্ন করে তোলে?
একটি আদর্শ উপাদান সাধারণত সাধারণ অ্যাপ্লিকেশনের চারপাশে ডিজাইন করা হয়।
একটি অ-মানক উপাদান একটি নির্দিষ্ট প্রক্রিয়ার প্রয়োজনীয়তা থেকে শুরু হয়।
এটি বিকাশের সময় আরও যোগাযোগ জড়িত হতে পারে কারণ নির্মাতার বুঝতে হবে:
- কিভাবে উপাদান ইনস্টল করা হয়
- এটা কি যোগাযোগ
- এটা কিভাবে নড়াচড়া করে
- কি স্থান পাওয়া যায়
- কি ভারবহন ব্যবস্থা প্রয়োজন
- কি পরিবেশগত অবস্থা জড়িত
চূড়ান্ত উপাদান নিশ্চিত হওয়ার আগে উন্নয়ন প্রক্রিয়ার মধ্যে অঙ্কন পর্যালোচনা, নমুনা উত্পাদন, পরীক্ষা এবং সমন্বয় অন্তর্ভুক্ত থাকতে পারে।
একটি অস্বাভাবিক ভাঁজ কাঠামো সহ নির্মাতাদের জন্য, এটি একটি বিদ্যমান উপাদানের চারপাশে পুরো পণ্যটিকে মানিয়ে নেওয়ার চেষ্টা করার চেয়ে আরও নমনীয়তা প্রদান করতে পারে।
কিভাবে নির্মাতারা রোলার উন্নয়ন সহজ করতে পারেন?
কয়েকটি সহজ পদক্ষেপ প্রক্রিয়াটিকে আরও দক্ষ করে তুলতে পারে।
মেকানিজম দিয়ে শুরু করুন।
কোন রোলার পাওয়া যায় সেই প্রশ্নের সাথে শুরু করবেন না। প্রথমে রোলারটি কী করতে হবে তা চিহ্নিত করুন।
তারপরে ইনস্টলেশন এলাকা, চলাচলের পথ, ভারবহন ব্যবস্থা এবং পরিবেশগত অবস্থা পর্যালোচনা করুন।
এর পরে, একটি মানক উপাদান উপযুক্ত কিনা তা নির্ধারণ করুন।
যদি এটি না হয়, ইতিমধ্যে সংগৃহীত তথ্য একটি কাস্টম ডিজাইনের ভিত্তি হিসাবে ব্যবহার করা যেতে পারে।
একটি ব্যবহারিক বিকাশের ক্রম হল:
- রোলারের কাজ সংজ্ঞায়িত কর।
- সম্পূর্ণ প্রক্রিয়া পর্যালোচনা করুন.
- মাউন্ট এলাকা পরীক্ষা করুন.
- ভারবহন এবং খাদ বিন্যাস সনাক্ত করুন.
- ভাঁজ আন্দোলন পর্যালোচনা.
- কাজের পরিবেশ বিবেচনা করুন।
- একটি আদর্শ উপাদান মূল্যায়ন.
- প্রয়োজনে একটি কাস্টমাইজড ডিজাইন তৈরি করুন।
- সম্পূর্ণ সমাবেশ পরীক্ষা করুন।
- উত্পাদনের আগে চূড়ান্ত কাঠামো নিশ্চিত করুন।
এটি বিকাশ প্রক্রিয়াটিকে প্রকৃত প্রয়োগের উপর নিবদ্ধ রাখে।
একটি বিয়ারিং এবং রোলার প্রস্তুতকারকের সাথে কাজ করা
ভাঁজ বহিরঙ্গন সরঞ্জাম উন্নয়নশীল নির্মাতাদের জন্য, উপাদান উন্নয়ন একটি ক্যাটালগ থেকে একটি বিদ্যমান অংশ নির্বাচনের চেয়ে আরও বেশি জড়িত হতে পারে।
Zhejiang Huaneng Micro Bearing Co., Ltd. (HUNE) বিভিন্ন যান্ত্রিক অ্যাপ্লিকেশনের জন্য ক্ষুদ্র ও মাঝারি আকারের বিয়ারিং, অ-মানক বিয়ারিং, পুলি সিস্টেম এবং কাস্টমাইজড বিয়ারিং এবং রোলার-সম্পর্কিত উপাদানগুলিতে বিশেষজ্ঞ।
একটি ভাঁজ প্রক্রিয়ার জন্য, উন্নয়ন আলোচনা রোলার, বিয়ারিং, শ্যাফ্ট, মাউন্টিং স্ট্রাকচার এবং পার্শ্ববর্তী ফ্রেমের মধ্যে সম্পর্কের উপর ফোকাস করতে পারে। অঙ্কন, নমুনা এবং অ্যাপ্লিকেশন তথ্য একটি নকশা চূড়ান্ত হওয়ার আগে উপাদানটি কী অর্জন করতে হবে তা নির্ধারণ করতে সহায়তা করতে পারে।
এই পদ্ধতিটি বিশেষভাবে প্রাসঙ্গিক যখন প্রক্রিয়াটিতে সীমিত স্থান থাকে বা একটি প্রচলিত উপাদান বিন্যাসের সাথে মেলে না।
ফোল্ডিং মেকানিজমের জন্য একটি ব্যবহারিক চেকলিস্ট
একটি রোলার সমাবেশ অনুমোদন করার আগে, নির্মাতারা নিম্নলিখিত পর্যালোচনা করতে পারেন:
- রোলারের আসল কাজ কি?
- এটি কোন পৃষ্ঠ বা উপাদানের সাথে যোগাযোগ করে?
- কিভাবে এটি অপারেশন সময় সরানো হয়?
- ফ্রেম ভাঁজ হলে এর অবস্থান কীভাবে পরিবর্তিত হয়?
- আন্দোলন জুড়ে যথেষ্ট ছাড়পত্র আছে?
- ভারবহন উদ্দেশ্য সমাবেশ মাপসই?
- খাদ বিন্যাস উপযুক্ত?
- মাউন্টিং কাঠামো কি পর্যাপ্ত সমর্থন প্রদান করে?
- রোলার কি বাইরের ধুলো বা আর্দ্রতার মুখোমুখি হবে?
- সম্পূর্ণ সমাবেশ পরীক্ষা করা হয়েছে?
- একটি কাস্টমাইজড উপাদান কি প্রক্রিয়াটি বিকাশ করা সহজ করে তুলবে?
এই প্রশ্নগুলি একটি বিচ্ছিন্ন উপাদানের পরিবর্তে সম্পূর্ণ যান্ত্রিক সিস্টেমের দিকে মনোযোগ দেয়।
ভাঁজ করা বহিরঙ্গন কার্টের ফ্রেমের তুলনায় রোলারগুলি ছোট হতে পারে তবে তাদের কার্যকারিতা পুরো প্রক্রিয়াটির গতিবিধির সাথে ঘনিষ্ঠভাবে সংযুক্ত হতে পারে।
রোলার প্রোফাইল নির্ধারণ করে কিভাবে এটি একটি পৃষ্ঠের সাথে যোগাযোগ করে। ভারবহন ঘূর্ণন সমর্থন করে. খাদ এবং বন্ধনী অবস্থানে সমাবেশ ধরে. ফ্রেম নিয়ন্ত্রণ করে কিভাবে উপাদান নড়াচড়া করে, বিশেষ করে যখন কার্টটি ভাঁজ করা হয়।
বহিরঙ্গন অবস্থার আরেকটি বিবেচনা যোগ করুন.
নির্মাতাদের জন্য, কার্যকর শুরুর বিন্দু তাই প্রক্রিয়া নিজেই। একবার আন্দোলন, মাউন্টিং স্ট্রাকচার, ভারবহন ব্যবস্থা, ক্লিয়ারেন্স এবং কাজের পরিবেশ বোঝা গেলে, একটি স্ট্যান্ডার্ড রোলার উপযুক্ত কিনা বা একটি কাস্টম উপাদান তৈরি করা উচিত কিনা তা নির্ধারণ করা আরও সহজ হয়ে যায়।
অ্যাপ্লিকেশনগুলিতে যেখানে স্থান সীমিত বা ভাঁজ গঠন অস্বাভাবিক, এমন একটি প্রস্তুতকারকের সাথে কাজ করা যা প্রকৃত প্রক্রিয়াটির চারপাশে রোলার এবং বিয়ারিং উপাদানগুলি বিকাশ করতে পারে নকশা প্রক্রিয়াটিকে আরও নমনীয় এবং পরীক্ষা করা সহজ করে তুলতে পারে৷
